XENIA

  2008-05-30

XENIA je zařízení určené vývojářům pracujícím s programovatelnými logickými obvody firmy Xilinx. Obsahuje špičkový emulátor sériových konfiguračních pamětí pro programovatelná hradlová pole (FPGA) a JTAG programátor pro CPLD kompatibilní s Xilinx Parallel Cable.

Sériové konfigurační paměti se velmi často používají jako zdroj konfiguračních dat pro FPGA v aplikacích, kde FPGA pracuje samostatně. Tyto součástky jsou sice velmi užitečné, ale jsou programovatelné buď pouze jednou nebo s omezeným počtem cyklů. Také manipulace s nimi bývá při vývoji zařízení nepohodlná. Se zařízením XENIA tyto nevýhody odpadají. XENIA navíc obsahuje i JTAG programátor s podporou 2,5V, 3,3V a 5V logiky, a to vše za velmi nízkou cenu.

XENIA emuluje sériové konfigurační paměti Xilinx řady XC1700L, XC1700E, XC17S00, XC17S00XL, XC17S00A a XC18V00 (při použití redukce XEN18V). JTAG interface podporuje všechna CPLD Xilinx - XC95xx i CoolRunner.

Emulátor je určen pro aplikace s napájecím napětím 5V, 3,3V a 2,5V, kapacita paměti emulátoru je 32Mbit, což plně vyhoví všem existujícím FPGA firmy Xilinx (Virtex, Virtex 2.5V, Spartan/XL, Spartan II, XC4000E/XLA, XC5200, XC3000A/L, atd.).

Výhodou je i velmi rychlý přenos dat do aplikace (celá paměť během několika sekund).

Mezi emulátorem a cílovou aplikací je implementována rychlá přepěťová ochrana až do napětí 12V.

Díky možnosti bateriového napájení je možné konfigurovat i aplikace ve špatně přístupných místech (není potřeba bezprostřední blízkost návrhářského PC u aplikace). Akumulátor 9V je zabudován v zařízení jako jeho standardní součást.

Emulátor s rezervou pracuje i při frekvenci konfiguračních hodin CLK = 15MHz (fast configuration mode).

Stav emulátoru je přehledně indikován pomocí LED.

Datovým vstupem pro emulátor je soubor MCS ve formátu Intel-HEX, který se získá programem PROMGEN (součást návrhového prostředí Xilinx) ze souboru BIT.

Navíc je implementováno i JTAG rozhraní kompatibilní s paralelním kabelem Xilinx, které podporuje napájecí napětí 5V i 3,3V. Pomocí JTAG je možno programovat, verifikovat a testovat obvody FPGA i CPLD (XC9500/XL, XCR - Cool Runner) přímo v systému.

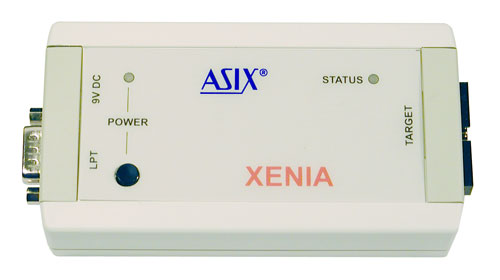

[XENIA]

 Větší obrázek

Podporované součástky

  • Konfigurační paměti Xilinx XC17xx a kompatibilní typy jiných výrobců
  • Konfigurační paměti Xilinx XC18xx (s redukcí XEN18V)
  • Všechna CPLD a FPGA Xilinx s rozhraním JTAG

Vlastnosti

  • Datové vstupy/výstupy 5 V/3,3 V/2,5 V kompatibilní, implementován digitální vstupní filtr a přepěťová ochrana
  • Kapacita paměti 32 Mbit
  • Rychlost CCLK 15 MHz
  • JTAG programátor s podporou 5V/3V (funkce ISP, Boundary Scan)
  • Připojení k aplikaci - emulační hlavice DIL08
  • Připojení k JTAG rozhraní - JTAG kabel zakončený měřícími klipsy
  • Připojení k PC - standardní paralelní port
  • Napájení 12 V DC (adaptér), akumulátor 9 V (možnost dobíjení za provozu)
  • Rozměry: 68 x 132 x 33 mm

Obsah dodávky

  • XENIA včetně zabudovaného akumulátoru 9 V
  • Kabel s emulační hlavicí DIL08
  • Kabel JTAG
  • Propojovací kabel k paralelnímu portu PC
  • Napájecí zdroj
  • Software
  • Návod k použití

Download

Pro emulátor je k dispozici jak software pro DOS, který umožnuje ovládání z příkazové řádky (např. jako součást dávkových souborů nebo skriptů), tak software pro Windows.

JTAG interface pak díky kompatibilitě s kabelem Xilinx lze provozovat přímo z návrhového systému (Project Manager nebo JTAGPGMR.EXE).

Windows: XENIA11.ZIP (ZIP archiv, 262 114 byte)
DOS: XENDOS.ZIP (ZIP archiv, 22 748 byte)

Uživatelská příručka (formát HTML).
