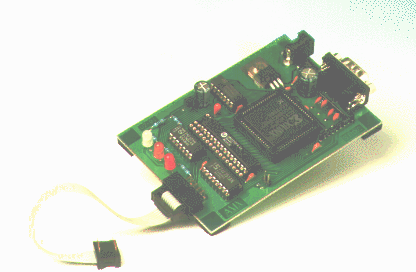

Simulátor sériových konfiguračních pamětí Xilinx XC17xxx je zařízení, které simuluje konfigurační paměti pro programovatelná hradlová pole firmy Xilinx.

Simulátor obsahuje paměť RAM, do které se načtou data z konfiguračního souboru z počítače, a potom se simulátor chová jako konfigurační paměť zvoleného typu. Vstupní formát konfiguračních dat je standardní - IntelHex nebo RawBit.

Simulátor je určen pro vývoj zařízení s programovatelnými hradlovými poli firmy Xilinx. Při jeho použití není potřeba programovat konfigurační paměti EPROM. To přináší finanční úsporu (neboť konfigurační paměti Xilinx jsou typu OTP, tedy se mohou programovat pouze jedenkrát) i úsporu času.

K simulátoru je dodáván software, kterým se vybírá konfigurační soubor a provádí jeho načtení do simulátoru. Dále si lze vybrat typ simulované paměti a u ní volit polaritu resetu.

Vlastnosti simulátoru:

• plná kompatibilita s konfiguračními paměťmi Xilinx
• simuluje všechny dostupné typy sériových pamětí Xilinx: XC1718D, XC1736D, XC1765D, XC17128D, XC17256D, možnost rozšíření o simulování pamětí o velikosti až 1 Mbit (výměnou SRAM na desce simulátoru)
• možnost řazení více modulů pro další zvýšení kapacity simulovaných pamětí
• lze použít i pro konfigurační režim FAST (12,5 MHz)
• softwarově volitelná polarita resetu paměti
• rychlá komunikace s PC přes paralelní port
• ovládací software pro DOS i Windows

Download ovládacího software

Verze DOS

Velikost souboru do 50 kB.

DOS-KAM.ZIP - čeština (kódování Kamenických)

DOS-LAT.ZIP - čeština (kódování Latin2)

DOS-ENG.ZIP - angličtina

Verze Windows

Velikost souboru do 30 kB.

WIN-CZ.ZIP - čeština

WIN-ENG.ZIP - angličtina
