Nejjednodušší cesta k USB

UMP2 je modul založený na integrovaném obvodu FT245BL firmy FTDI, který umožňuje velmi snadné připojení uživatelské aplikace k PC pomocí sběrnice USB, aniž by byly nutné jakékoli předchozí znalosti o problematice USB.

UMP2 je převodník mezi sběrnicí USB a 8-bitovou obousměrnou datovou sběrnici se čtyřmi signály řídícími tok dat. Modul UMP2 umožňuje přenos dat rychlostí až 1 MB/s. Navíc modul obsahuje externí paměť EEPROM umožňující identifikaci VID a PID.

Mechanicky je modul řešen v provedení DIP28 se standardní roztečí 2,54 mm. Je možné jej vložit do obyčejné i precizní patice nebo přímo zaletovat do desky plošných spojů. Tím se značně zjednoduší práce při vývoji a při malosériové výrobě.

Konektor USB se k modulu připojuje externě, což dává konstruktérovi volnost při výběru připojení - lze použít konektor typu 'A' nebo 'B', popř. přímo kabel k USB portu počítače. Navíc se mechanická konstrukce nemusí podřizovat umístění konektoru na desce.

Velkou výhodou je i to, že ovladače pro Windows 98SE/ME/2K/XP, Mac a Linux jsou volně k dispozici na Internetu, stejně jako příklady softwarových aplikací včetně zdrojových kódů.

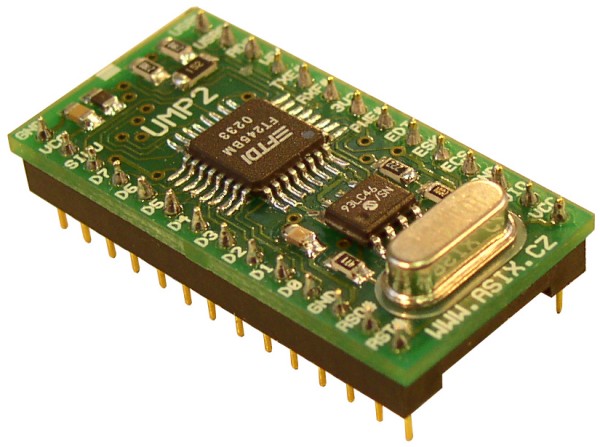

 Větší obrázek

Vlastnosti

• Založeno na obvodu FTDI FT245BL
• Provedení DIP28 se standardní roztečí
• Ideální pro vývoj a menší série
• Nízká cena
• Drivery pro Windows 98SE/ME/2K/XP, Mac a Linux zdarma
• Příklady software včetně zdrojových textů volně ke stažení

Obsah dodávky

• Modul UMP2

Download

Uživatelská příručka k modulu UMP2 (PDF, 320 kB).
