Nejjednodušší cesta k USB

UMP1 je modul založený na integrovaném obvodu FT245BM firmy FTDI, který umožňuje velmi snadné připojení uživatelské aplikace k PC pomocí sběrnice USB, aniž by byly nutné jakékoli předchozí znalosti o problematice USB.

Vstupem do modulu jsou 2 signály z konektoru USB, výstupem je 8-bitová datová sběrnice se čtyřmi signály řídícími tok dat. Modul UMP1 umožňuje přenos dat rychlostí až 1MB/s. Navíc modul podporuje připojení externí paměti EEPROM s identifikací VID a PID.

Mechanicky je modul řešen v provedení DIP24 se standardní roztečí 2,54 mm. Je možné jej vložit do obyčejné i precizní patice nebo přímo zaletovat do desky plošných spojů. Tím se značně zjednoduší práce při vývoji a při malosériové výrobě.

Konektor USB se k modulu připojuje externě, což dává konstruktérovi volnost při výběru připojení - lze použít konektor typu 'A' nebo 'B', popř. přímo kabel k USB portu počítače. Navíc se mechanická konstrukce nemusí podřizovat umístění konektoru na desce.

Velkou výhodou je i to, že ovladače pro Windows 98SE/ME/2K/XP, Mac a Linux jsou volně k dispozici na Internetu, stejně jako příklady softwarových aplikací včetně zdrojových kódů.

Poznámka:
Předchozí verze tohoto modulu byly založeny na starším obvodu FT8U245AM. Verze s FT245BM mají označení UMP1B. Moduly UMP1 ani UMP1B nejsou vyrobeny "bezolovnatou" (RoHS-compliant) technologií.

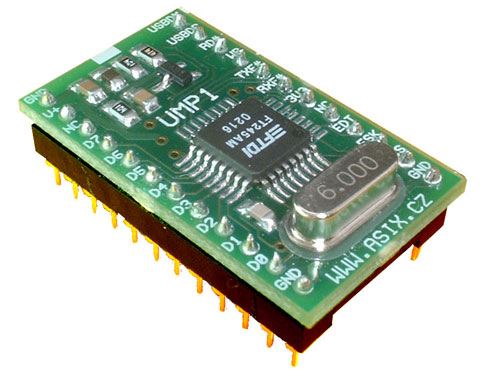

 Větší obrázek

Vlastnosti

• Založeno na obvodu FTDI FT245BM
• Provedení DIP24 se standardní roztečí
• Ideální pro vývoj a menší série
• Velmi nízká cena
• Drivery pro Windows 98SE/ME/2K/XP, Mac a Linux zdarma
• Příklady software včetně zdrojových textů volně ke stažení

Obsah dodávky

• Modul UMP1

Download

Uživatelská příručka k modulu UMP1 (PDF, 121 kB).
