	Vývojová deska UDS1

	2009-01-13

Nejjednodušší cesta k USB

UDS1 je deska určená pro ladění USB aplikací s modulem ~~UMS1~~ UMS3, který umožňuje aplikaci (komunikující po sběrnici V.24 nebo RS232) velmi snadné připojení k PC pomocí sběrnice USB, aniž by byly nutné jakékoliv předchozí znalosti o problematice USB. UDS1 je určena pro okamžité připojení a testování uživatelské aplikace k PC přes USB.

Vývojová deska UDS1 umožňuje snadné připojení uživatelské aplikace komunikující po sběrnici V.24 (např. mikrokontrolér s rozhraním UART) nebo po sběrnici RS232 (např. myš, COM) k PC po sběrnici USB. Jádrem komunikace je modul ~~UMS1~~ UMS3, který zajišťuje veškerou potřebnou komunikaci prostřednictvím integrovaného obvodu ~~FT232BL~~ FT232RL firmy FTDI. Pro tento modul je na desce UDS1 připravena patice DIL24. Připojení aplikace RS232 je možné pomocí konektoru CANON 9M s rozmístěním pinů dle standardu RS232. Navíc si uživatel může zvolit vlastní umístění signálů RTS, CTS, DTR, DSR, DCD a RI v konektoru CANON 9M. Připojení aplikace V.24 se provádí konektorem CON1, který obsahuje navíc ještě signály USBEN, TXDEN, SLP#, 3V3OUT.

Uživatel má možnost odladit komunikaci mezi aplikací a modulem ~~UMS1~~ UMS3 a komunikaci mezi modulem ~~UMS1~~ UMS3 a PC po sběrnici USB. Stav komunikace je indikován třemi signalizačními diodami.

UDS1 umožňuje testování aplikací s vlastním zákaznickým číslem (PID, VID) uloženým v paměti EEPROM, která je součástí dodávky.

Použití UDS1 s modulem UMS3

Prodej modulu UMS1 byl ukončen, místo něj lze desku UDS1 použít s novým modulem UMS3. K tomu je nutné udělat následující úpravy:

Vyjmout paměť EEPROM z patice (paměť EEPROM je již součástí modulu UMS3).
Propojit na patici J4 pro paměť EEPROM piny 1 a 2 (tím se zajistí, že vstup VIO pro napájení výstupních budičů UMS3 bude napájen +5V z USB).

Poznámka:
Pokud chcete použít modul UMS3 z úplně první výrobní série, je nutné zkontrolovat, že odpor R1 skutečně není osazen (standardně to tak bylo dodáváno). Tím se zajistí, že výstup OSCO nebude kolidovat s GND na pinu 21 patice J3 modulu UDS1.

Větší obrázek

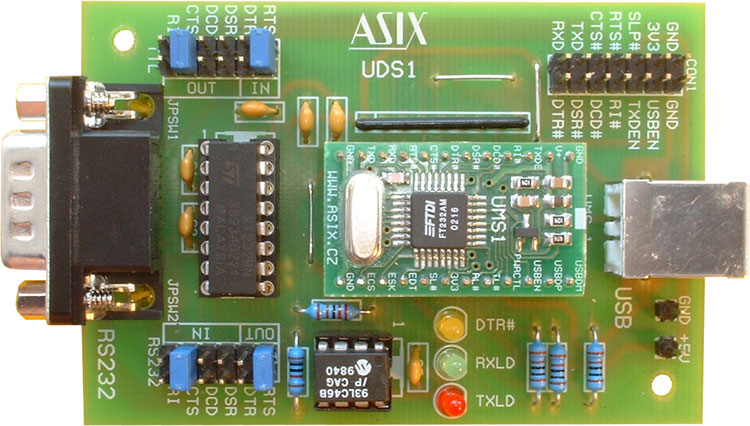

UDS1 s UMS1 a EEPROM

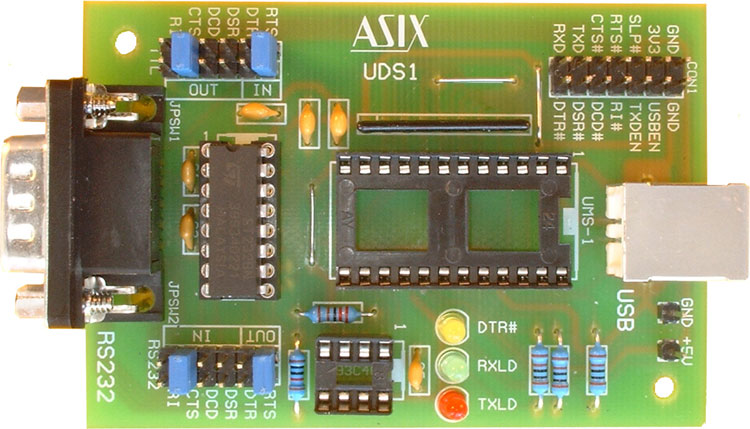

Neosazená deska UDS1

Vlastnosti

podpora aplikací komunikujících po sběrnici RS232
RS232 vyveden na standardní konektor CANON 9M
podpora aplikací komunikujících po sběrnici V.24
možnost uživatelské volby umístění signálů RTS, CTS, DTR, DSR, DCD a RI v konektoru CANON 9M
uživatelem volený pár korespondenčních signálů RTS/CTS, DTR/DSR/DCD/RI.
identifikační číslo VID, PID pro OEM produkty uloženo v paměti EEPROM
signalizační diody příjmu a vysílání
uživatelem ovládaná signalizační dioda DTR#
vyvedeny pomocné signály USBEN, TXDEN, SLP#, 3V3OUT
napájení 5V z USB nebo z externího zdroje
protokol USB 1.1

Obsah dodávky

Deska UDS1 (včetně EEPROM 93LC46)
Návod k použití

Modul UMS3 není součástí dodávky.

Download

Uživatelská příručka k desce UDS1 (PDF, 162 kB).
