Starter Kit 18F8x20 je vývojová deska pro PIC18F6x20, 18F8x20 a další typy nejvýkonnější řady PIC v pouzdrech TQFP80. Díky kompatibilitě lze použít i pro mikrokontroléry v jiných pouzdrech (především TQFP64).

Podporuje externí RAM jako programovou i datovou paměť na vnější sběrnici. Přístup přímo i pomocí instrukcí Table Read/Write. Eliminuje vývojové problémy s osazením a případnou výměnou mikrokontroléru (podporované typy se vyrábějí pouze v pouzdrech TQFP).

Starter Kit 18F8x20 obsahuje:

• Výměnný modul s mikrokontrolérem (PIC18F8720 Chip Adapter)
• Konektor s vyvedenými všemi piny mikrokontroléru
• Programovací konektor ICSP (In-Circuit Serial Programming)
• Konektor pro připojení ladícího zařízení In-Circuit Debugger
• Napájecí obvody podporující i analogové napájecí piny, konektor pro externí napájecí adaptér
• Základní i alternativní krystalový oscilátor
• Tlačítko Reset
• Patice pro dvě paměti RAM, např. 628512 (512Kbx8) a pro obvody latch externí sběrnice

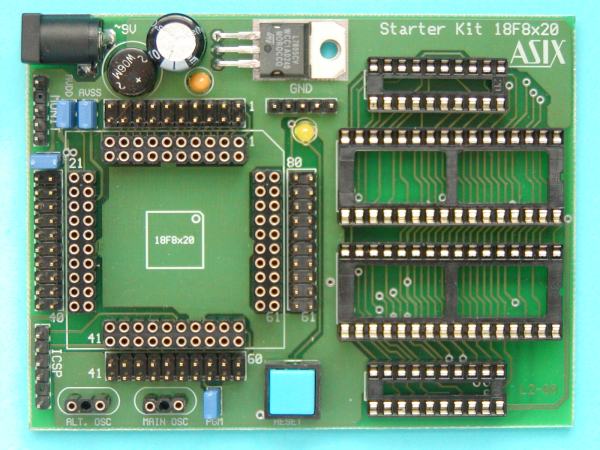

 Větší obrázek

Obsah dodávky

• Deska Starter Kit 18F8x20
• PIC18F8720 Chip Adapter
• Podprogramy pro zápis a čtení RAM
• Schéma zapojení
• Návod k použití

Podporované součástky

Přímo:

• PIC18F8720

Kompatibilní:

• PIC18F6520/6620/6720
• PIC18F8520/8620

Po osazení jiného mikrokontroléru: prakticky všechny PIC řady 18F v pouzdrech TQFP64/80, např.:

• PIC18F8585/8680
• PIC18F6585/6680
