PVK je levný vývojový kit pro nejpopulárnější mikrokontroléry Microchip PIC^®. Je určen především pro výukové účely a pro studium základů problematiky mikrokontrolérů - programování v reálném čase, ovládání vstupů a výstupů, multiplexní zobrazení na displeji, čtení tlačítek, ...

PVK obsahuje vše potřebné pro typickou aplikaci s mikrokontrolérem:

• Napájecí zdroj
• Oscilátor
• Obvod resetu
• 4 sedmisegmentové číslicovky LED
• 8 samostatných LED
• 8 tlačítek

Kit PVK je vybaven paticí s nulovou zasouvací silou (ZIF).

Všechny vývody součástky mohou být využity buď pro funkce desky PVK nebo mohou být vyvedeny pomocí konektoru a použity k libovolným účelům.

PVK podporuje všechny PIC16C5x s 18 i 28 vývody a PIC16Cxx s 18 vývody.

Součástí dodávky je i podrobně komentovaná vzorová aplikace HODINY.

Podrobnější informace o PVK >>>

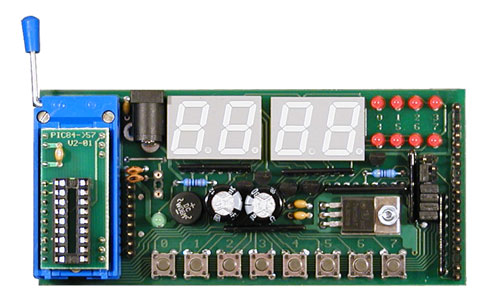

 Větší obrázek

Podporované součástky

• PIC16C54/56/58
• PIC16C55/57
• PIC16F84/84A
• PIC16C554/558
• PIC16F627/628
• PIC16C710/711/715

Obsah dodávky

• Deska PVK
• Převodník z 28 pinů (PIC16C55/57) na standardní rozložení s 18 piny
• Disketa se software
• Uživatelská příručka

Download

• Uživatelská příručka (PDF, 260 kB)
• Ukázkový příklad (ZIP, 19 kB)
