CAPR-PI je velmi levný ICSP programátor Flash PIC, napájený z cílové aplikace.

CAPR-PI je ideální programátor zvláště pro začátečníky, studenty a amatéry. Je určen pro ty, kteří se nehodlají zdržovat konstrukcí programátoru ať už podle vlastního návrhu, nebo převzatého z některé z publikací, ale chtějí se rovnou věnovat užitečné činnosti, a mít přitom jistotu, že při srovnatelných materiálových nákladech budou mít programátor mnoha typů PIC (včetně mnoha budoucích) stoprocentně vyhovující programovacím specifikacím firmy Microchip (kategorie Development) a s komfortním obslužným programem.

CAPR-PI je napájený napětím 5 V, které se bere z cílové aplikace. Stačí jej tedy připojit pouze k této aplikaci a paralelnímu portu PC.

Další velmi užitečnou vlastností programátoru CAPR-PI je to, že pin -MCLR (reset PIC) může být uveden do log.1 prostřednictvím software PC (program UP) a běh aplikace pak může být tímto software řízen (povely Run - program v PIC běží, Stop - program se zastaví v resetu a Reset - krátký puls způsobí reset PIC a hned potom program v PIC běží). Tato vlastnost se používá např. ve spolupráci s deskou PVK40.

Součástí programátoru je příjemný ovládací software pro Windows 95/98/ME/2K/XP - program UP.

Podporovány jsou následující rodiny Flash PIC:

• PIC16F7x
• PIC16F7xx
• PIC16F8x
• PIC16F81x
• PIC16F87x
• PIC18Fxx2
• PIC18Fxx8
• PIC18Fxxxx

Kompletní seznam podporovaných typů (poslední verze pro programátory s připojením přes LPT - ver. 2.56) a srovnávací tabulka pro všechny programátory firmy ASIX.

Pozn.: Mikrokontroléry PIC s interním RC oscilátorem (12F6xx, 16F62x) nejsou podporovány, protože jejich programovací algoritmus vyžaduje, aby programovací napětí Vpp bylo aplikováno dříve než napájecí napětí Vdd, což u CAPR-PI napájeného 5 V z aplikace není možné.

 Větší obrázek

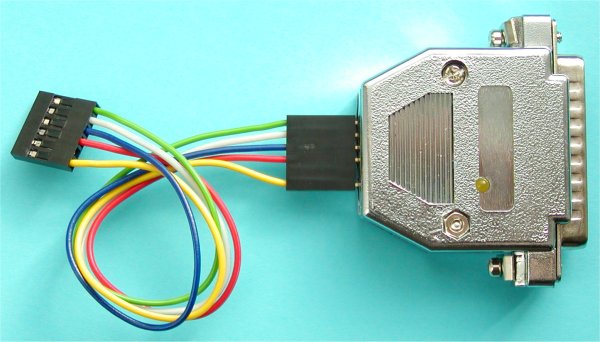

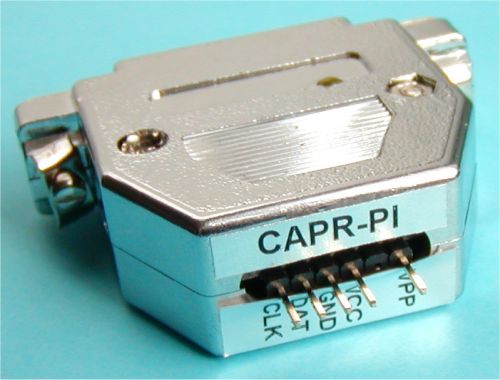

 Detail ICSP konektoru

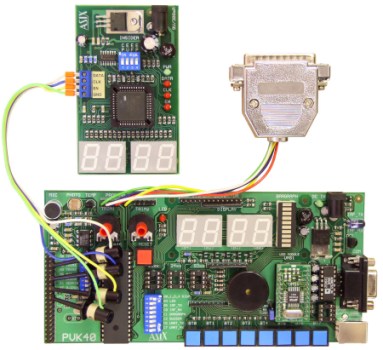

 CAPR-PI s PVK40 a INSIDER

Podporované součástky

• Většina Flash PIC

Vlastnosti

• Velmi nízká cena
• Napájení z cílové aplikace 5 V
• Podporuje populární Flash PIC
• Dodržuje programovací specifikace Microchip pro kategorii Development programmer
• Podpora ICSP (In-Circuit Serial Programming)

Obsah dodávky

• Programátor CAPR-PI
• Kabel pro ICSP (volitelně)
• Software (CD-ROM)
• Uživatelská příručka

Download

Ovládací program UP pro Windows 95/98/ME/NT/2K/XP.

Testovací software - při podezření na poruchu hardware.
