Modul UMS3: převodník USB-UART

  2010-01-25

Nejjednodušší cesta k USB


UMS3 je modul založený na integrovaném obvodu FT232RL firmy FTDI, který umožňuje velmi snadné připojení uživatelské aplikace k PC pomocí sběrnice USB, aniž by byly nutné jakékoli předchozí znalosti o problematice USB.

UMS3 je převodník mezi sběrnicí USB a UARTem s možností plně hardwarového toku dat. Modul UMS3 umožňuje přenos dat rychlostí až 3 MBd. Použitý integrovaný obvod obsahuje paměť EEPROM umožňující uživatelské nastavení VID, PID a dalších parametrů. Navíc je do obvodu pevně naprogramováno i unikátní sériové číslo, které tak umožňuje jednoznačnou identifikaci modulu počítačem.

Datové vstupy/výstupy pracují v napěťových rozsazích 1,8 V až 5 V, jsou CMOS a TTL kompatibilní. Napájení modulu z USB nebo externím napětím 3,3 V až 5,25 V.

Mechanicky je modul řešen v provedení DIP24 se standardní roztečí 2,54 mm. Je možné jej vložit do obyčejné i precizní patice nebo přímo zaletovat do desky plošných spojů. Tím se značně zjednoduší práce při vývoji a při malosériové výrobě.

Konektor USB se k modulu připojuje externě, což dává konstruktérovi volnost při výběru připojení - lze použít konektor typu 'A' nebo 'B', popř. přímo kabel k USB portu počítače. Navíc se mechanická konstrukce nemusí podřizovat umístění konektoru na desce.

UMS3 lze po určitých úpravách cílové desky použít místo staršího modulu UMS1, postup je podrobně popsán v uživatelské příručce.

Velkou výhodou je i to, že ovladače pro Windows 98SE/ME/2K/XP, Mac a Linux jsou volně k dispozici na Internetu, stejně jako příklady softwarových aplikací včetně zdrojových kódů.



[UMS3]

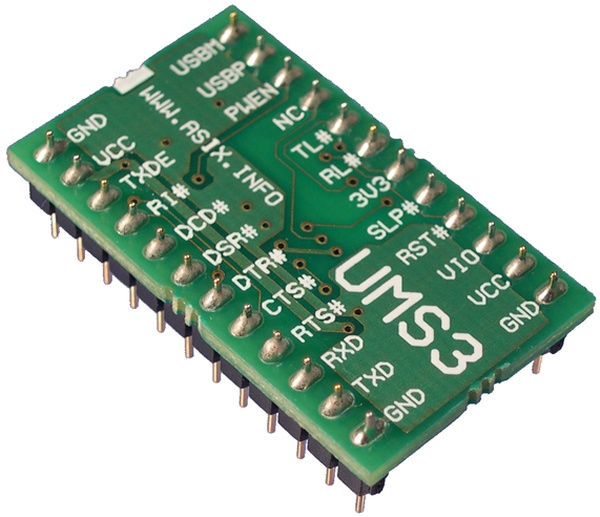

 Větší obrázek

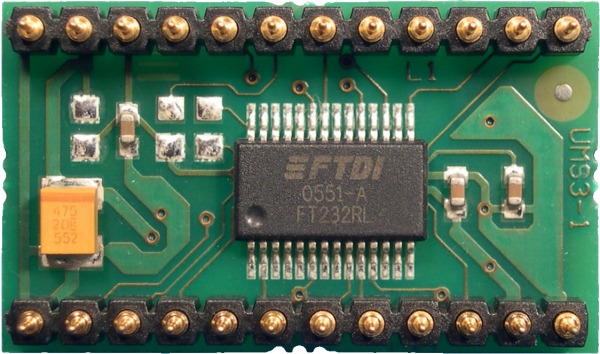

 Pohled zespodu

Vlastnosti

  • Založeno na obvodu FTDI FT232RL
  • Provedení DIP24 se standardní roztečí
  • Ideální pro vývoj a menší série
  • Nízká cena
  • Drivery pro Windows 98SE/ME/2K/XP, Mac a Linux zdarma
  • Příklady software včetně zdrojových textů volně ke stažení

Obsah dodávky

  • Modul UMS3

Download

Uživatelská příručka k modulu UMS3 (PDF, 337 KB).
