PVK74

  2003-04-07

PVK74 je vývojová deska pro mikrokontroléry PIC16F74 a pinově kompatibilní.

PIC16F74 je ideální součástka ke studiu pro středně pokročilého uživatele - má téměř všechny periferní funkce, které mají i nejkomplexnější mikrokontroléry PIC.

Kit PVK74 obsahuje vše potřebné pro typickou aplikaci s mikrokontroléry PIC.

  • Napájecí zdroj
  • Oscilátor
  • Obvody pro reset
  • 4 sedmisegmentové číslicovky LED
  • 8 samostatných LED
  • 8 tlačítek
  • 2 potenciometry připojené k analogovým vstupům
  • 3 patice pro sériové EEPROM (I2C, SPI, MicroWire)
  • Piezoelektrický beeper
  • Interface pro inteligentní znakový LCD displej
  • Interface pro RS-232 (převodník úrovní a 9-pinový konektor)

Kit PVK74 je vybaven paticí s nulovou zasouvací silou (ZIF).

Všechny vývody součástky mohou být využity buď pro funkce desky PVK74 nebo mohou být vyvedeny pomocí konektoru a použity k libovolným účelům.

Součástí dodávky jsou i podrobně komentované vzorové aplikace HODINY, PIANO a VOLTMETR.

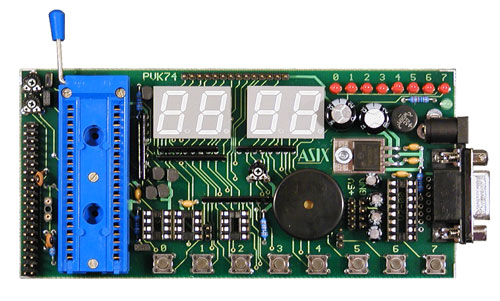

[PVK74]

 Větší obrázek

Podporované součástky

  • PIC16F74/77
  • PIC16F874/877
  • PIC18C442/452
  • PIC16C64A/65B/67
  • PIC16C74B/77

Obsah dodávky

  • Deska PVK74
  • Disketa se software
  • Uživatelská příručka
