ProtoKit84

  2009-11-27

ProtoKit84 je prototypová deska pro PIC16F84A® s programátorem, určená pro spolupráci s emulátory MU Alpha a MU Beta. Umožňuje odlaďovat jednoduché i složitější aplikace s mikrokontrolérem PIC16F84A.

ProtoKit84 společně s emulátorem MU Alpha nebo MU Beta je velmi užitečný pro vývoj a realizaci prototypů zařízení. ProtoKit84 Vám přináší rychlost, komfort a flexibilitu.

ProtoKit84 s emulátorem je především určen pro vývoj aplikací s mikrokontrolérem PIC16F84A. Vývoj je tímto způsobem velmi rychlý a efektivní: není třeba vyrábět plošný spoj, ale aplikace se rovnou napájí na ProtoKit, pomocí emulátoru se odladí aplikační program, emulátorem se naprogramuje mikrokontrolér přímo v ProtoKitu, pak se emulátor může odpojit a lze ověřit, že program funguje i se skutečnou součástkou.


Popis zařízení

Na desce Protokit84 je osazeno:

  • mikrokontrolér PIC16F84A v patici
  • obvody pro programování
  • konektor pro připojení emulátoru
  • napájecí obvody +5V
  • resetovací tlačítko
  • přepínač režimu emulátor/mikrokontrolér
  • indikační LED

Uživatel může realizovat:

  • krystalový oscilátor
  • RC oscilátor
  • vlastní aplikaci na univerzálním pájecím poli na desce ProtoKit84

ProtoKit84 může být ve dvou provozních režimech, které se přepínají pomocí přepínače. Pokud je v pozici 'PIC16F84', je emulátor neaktivní a periferie řídí mikrokontrolér - fyzická součástka. Pokud je přepínač v pozici 'MU ALPHA', periferie řídí emulátor a mikrokontrolér (součástka) je odpojen. V tomto režimu také lze do mikrokontroléru (součástky) nahrávat program.

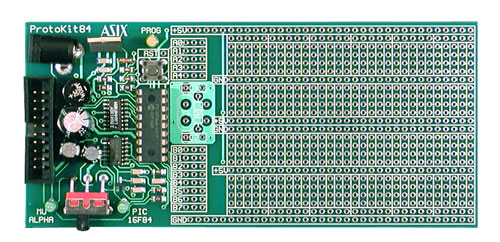

[ProtoKit84]

 Větší obrázek

Podporované součástky

  • PIC16F84A

Vlastnosti

  • Prototypová deska pro MU Alpha a MU Beta
  • Obsahuje programátor PIC16F84A
  • Dva režimy činnosti: emulátor a skutečná součástka

Obsah dodávky

  • Deska ProtoKit84 (včetně PIC16F84A)
  • Kabel pro připojení k emulátoru
  • Návod k použití
