ASIX Home

MU Beta

  2009-11-27

MU Beta je hardwarový real-time emulátor mikrokontrolérů Microchip PIC® v pouzdrech od 8 do 18 pinů, do 2Kword paměti programu, včetně typů s A/D převodníkem a analogovými komparátory. Při zachování velmi nízké ceny poskytuje všechny standardní funkce, které uživatel od emulátoru očekává. Navíc má řadu vlastností, z nichž mnohé nejsou obvyklé nebo principiálně dostupné ani u emulátorů podstatně vyšší cenové kategorie.

MU Beta znásobí Vaši produktivitu při vývoji aplikací s PIC. Svou pozornost už nebudete muset věnovat odhadování toho, co asi mikrokontrolér právě dělá, ale budete se moci soustředit na to, jak svou aplikaci realizovat co nejlépe.

Emulátor je zkonstruován na bázi moderních programovatelných hradlových polí, což umožnilo dosáhnout mimořádné flexibility a unikátních funkcí, což by při použití klasických emulačních čipů nebylo možné. Analogové periferie jsou navrženy tak, aby se svými parametry co nejvíce blížily originálním periferiím mikrokontroléru.

Stručný přehled vlastností

  • Všechny zdroje součástky a veškerý strojový čas jsou k dispozici pro aplikaci
  • Napájecí napětí vyvíjené aplikace od 2.5 do 5.5V
  • Softwarové nastavení frekvence a dalších parametrů hodin
  • Možnost činnosti i bez cílové aplikace
  • Velká nabídka možností podmínek pro zastavení (break)
  • Flexibilní nastavení resetu
  • Sondy Trigger In a Trigger Out
  • 32-bitový čítač cyklů
  • Flexibilní nastavení watchdogu
  • Režim Off-line
  • Přehledná indikace pomocí LED
  • Rekonfigurovatelý hardware
  • Trasovací paměť, podmíněné trasování
  • Kompaktní mechanická konstrukce
  • Rychlá komunikace s PC pomocí paralelního portu nebo USB (prostřednictvím doplňkového rozhraní EMUSB)

Podrobnější informace >>>

Proč je výhodné používat emulátory >>>

Co je, a co není emulátor >>>

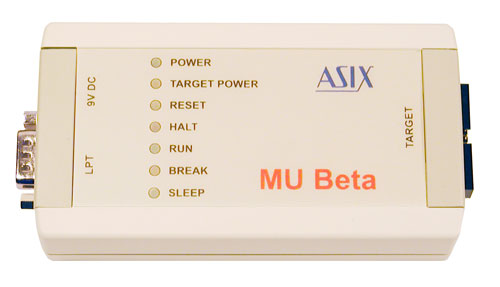

[MU Beta]

Další obrázky:

 Větší obrázek

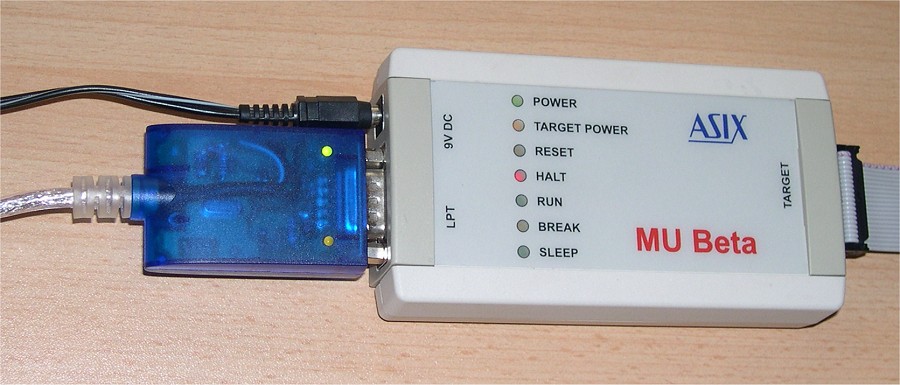

 MU Beta s EMUSB

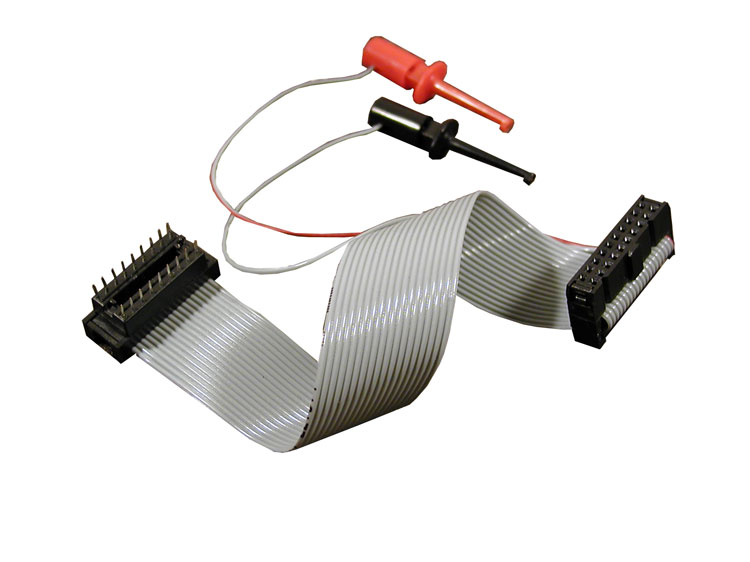

 Emulační hlavice: 18 pinů

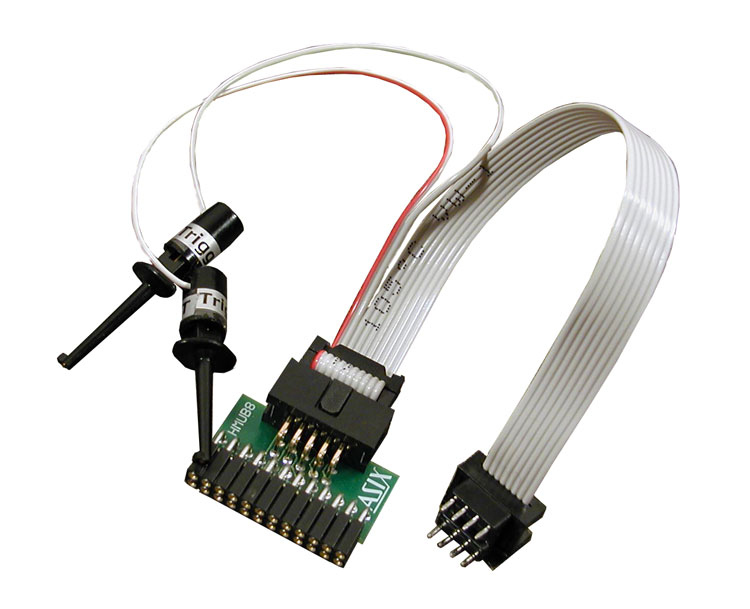

 Emulační hlavice: 8 pinů

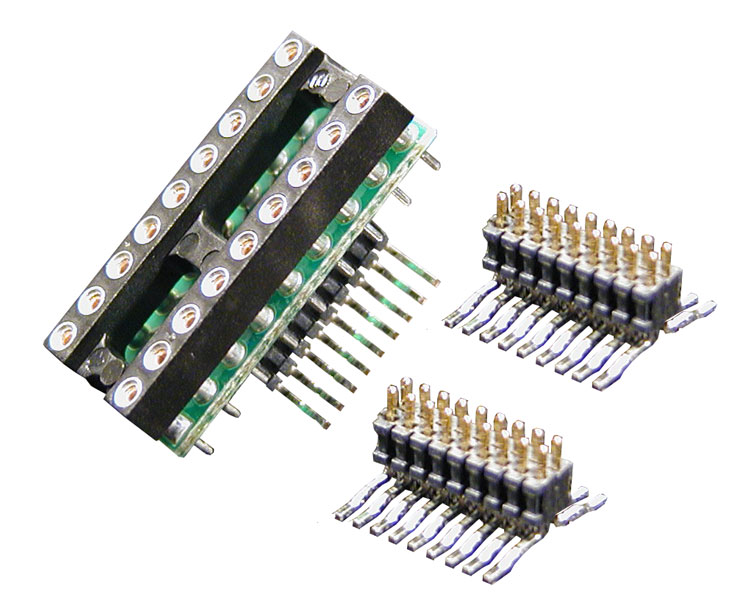

 Redukce DIP->SOIC (18 pinů)

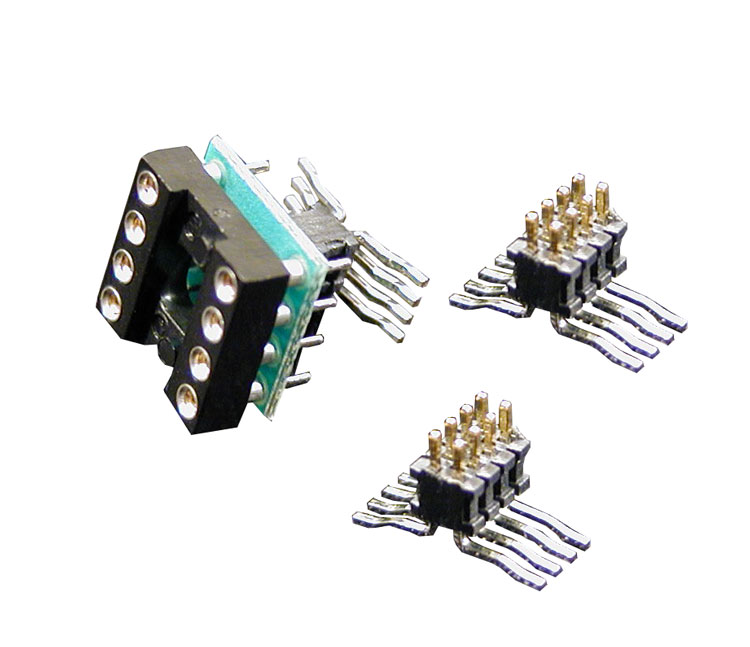

 Redukce DIP->SOIC (8 pinů)

Podporované součástky

  • PIC12C508A/509A
  • PIC16C54C/56A/58B
  • PIC16C710/711
  • PIC16C715
  • PIC16F84/84A
  • PIC16C554/558
  • PIC16C620A/621A/622A
  • PIC16F627/628
  • PIC12F629/675
  • PIC16F630/PIC16F676
    (16F676 omezen na 4 A/D kanály)
  • PIC10F200/202/204/206

Obsah dodávky

  • Emulátor
  • Napájecí zdroj
  • Kabel pro připojení k PC
  • EMUSB (USB interface)
  • Hlavice pro 18-pinové součástky
  • Hlavice pro 8-pinové součástky
  • Modul PROTAB pro ochranu I/O pinů
  • Software (CD-ROM)

Download

WINDOWS:
Software IDEA pro MU Beta.

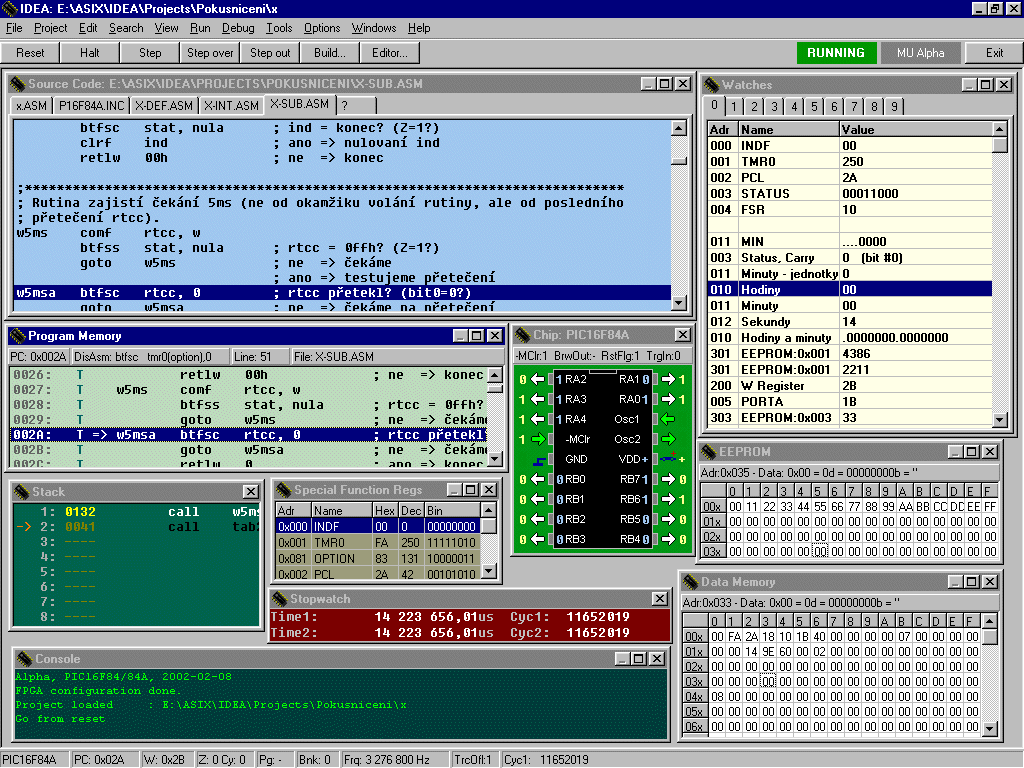

Náhled prostředí IDEA (obrázek 1024 × 768)

Uživatelská příručka (PDF, 111 kB)

DOS:
Pro pomalejší počítače (<200 MHz) je k dispozici starší vývojové prostředí pro DOS - ARTEMIS.
